Описание изготовленного М.Симоновым самодельного трактора начнем с конструкции рамы. Рама довольно простая — симметричная, почти прямоугольная и даже не пространственная. Но все агрегаты и узлы шасси: двигатель, трансмиссия, подвески колес — разместились на ней хотя и плотно, но рационально. Рама сварная. Основные ее силовые элементы — пары лонжеронов (правый и левый) и траверс (передняя и задняя).

Лонжероны сделаны составными, трехступенчатыми. Две передние ступени лонжеронов изготовлены из швеллера № 10, а последняя — из квадратной трубы 80x80 мм. Передняя траверса выполнена из швеллера № 12, а задняя — из швеллера № 16. Из швеллера № 12 сделан еще один элемент рамы — поперечина.

Пара подмоторных кронштейнов изготовлена из швеллера № 8, но каждый из них сварен из двух отрезков таким образом, что полки их частей направлены в разные стороны. Для пола кабины, выходящего за пределы рамы, сварены рамки из трубы прямоугольного сечения 60x40 мм. Рамки приварены консольно к средним ступеням лонжеронов с их внешней стороны в месте, где они стыкуются с задними ступенями.

Такая разносортица в сортаменте металла вызвана не столько конструктивной необходимостью, сколько имеющимся в запасе материалом. На раме собрано шасси трактора: установлены силовой агрегат, трансмиссия, передний и задний мосты с колесами. Силовой агрегат — 4-цилиндровый дизельный двигатель водяного охлаждения мощностью около 40 л.с. Он взят от списанного болгарского автокара (погрузчика).

Коробка перемены передач вместе с раздаточной коробкой вала отбора мощности использованы от самосвала ГАЗ-53, а механизм сцепления — от автомобиля ГАЗ-52. Чтобы пристыковать корзину сцепления к двигателю, пришлось сварить новый кожух корзины и немного переделать маховик двигателя. На токарном станке у маховика обрезана задняя плоскость и проточено дополнительно центровое отверстие.

При установке детали на место та развернута предварительно на 180°. Задний мост использован от болгарского автокара без переделок. Подвески моста нет, и к раме он прикреплен жестко, с помощью четырех стремянок. Кар- данный вал, хотя и не длинный, пришлось сделать составным.

Задняя его часть с крестовиной — от автокара, а передняя — от ГАЗ-52. Соединены части вала посредством шлицевой втулки на конце одной части и шлицевого наконечника — на другой. Амортизация задней части осуществляется за счет 18-дюймовых пневматических шин колес, позаимствованных от автомобиля повышенной проходимости ГАЗ-66.

Для посадки этих колес на автокаровские ступицы из диска вырезал среднюю часть с установочными отверстиями, а на ее место вварил такую же часть диска от колеса автомобиля ЗИЛ-130 — его посадочные отверстия в точности соответствуют автокаровским. Передний мост сделал сам. Он не ведущий. Его конструкция соответствует тем, что уже не раз приводились в публикациях о самодельных тракторах в журнале «Моделист-конструктор». Ступицы передних колес, как и сами колеса, использованы от автомобиля ГАЗ-69.

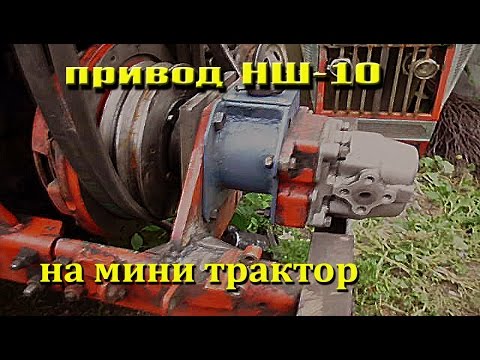

А вот рулевое управление моего трактора не совсем обычное — гидравлическое. Начинает оно работать только при включенном двигателе, но значительно легче, чем механическое. И хотя принцип его работы схож с автокаровским, сам механизм в основном самодельный, с использованием узлов и деталей от различной техники. Работа механизма рулевого управления обеспечивается собственным масляным шестеренчатым насосом НШ-10, который закреплен на двигателе и имеет привод от него.

Рулевое колесо вместе с дозатором использовано от комбайна КСК-100А. Там, где обычно у транспортных средств расположен рулевой механизм (например, шестерня и рейка), который управляет рулевыми тягами, на моем самодельном тракторе стоит рулевой гидравлический цилиндр. Он самодельный, двухстороннего действия — поршень у него один, а штоков — два. Свободные концы штоков соединены с наконечниками рулевых тяг.

Перемещение поршня в цилиндре в ту или другую сторону обеспечивается подачей масла под давлением из дозатора, через один из двух штуцеров (попеременно), вмонтированных в стенки цилиндра на противоположных его сторонах. Двухсторонний цилиндр рулевого механизма изготовил из обычного гидроцилиндра от сельхозтехники. Гидроцилиндр разобрал, глухой фланец отрезал и проточил здесь резьбу под такой же стакан, что и на другом конце цилиндра. Здесь же около резьбы в стенку врезал еще один штуцер для шланга.

Поршень оставил без изменения, только одну из манжет перевернул. Шток немного укоротил, а к поршню с другой стороны присоединил посредством резьбового отверстия еще один — самодельный. На свободных концах штоков закрепил наконечники рулевых тяг от ГАЗ-69. Цилиндр в сборе закрепил на переднем мосту двумя болтами М12.

На тракторе имеется еще отдельная гидравлическая система, к которой подключен силовой цилиндр задней навески управления работой (подъема — опускания) сельскохозяйственных орудий. Ее работу обеспечивает насос НШ-32, который тоже установлен на двигателе.

Силовой цилиндр навески (как и сама навеска) — от трактора МТЗ-80. Расширительный масляный бак на 10 л сделан из ресивера самосвальной тележки трактора Т-150. Кабина трактора двухместная цельная (верх не съемный), с большой площадью остекления, широкие боковые окна с верхней навеской открываются наружу. Дверь одна — с левой стороны. Каркас кабины сварен из труб квадратного (20x20 мм и 40x40 мм) и прямоугольного (40x20 мм) сечения.

Дверь и другая боковая стенка обшиты стальным листом толщиной 2 мм. Крыша кабины, как и крылья (передние и задние), выгнута из цельного 3-мм стального листа. На задних крыльях для жесткости сделана отбортовка, а к передним поверху вдоль приварена дуга из продольной половинки полудюймовой трубы. Каркас капота сварен из уголка 35x35 мм и обшит профильным стальным листом толщиной 2 мм.

В переднюю панель капота вмонтированы две фары от «Мос-квича-2140». Задние сигнальные фонари— от трактора Т-150, передние — от ГАЗ-52. Внутри спереди кабина обшита шумоизоляционным материалом, а крыша вверху — кожзаменителем с подкладкой теплоизоляции. Оборудование кабины обычное. Сиденье самодельное, под ним размещены аккумулятор СТ-90 и инструментальный ящик.

Панель приборов укомплектована амперметром, датчиками давления масла и температуры охлаждающей жидкости. Электропроводка трактора самодельная, ее схема использована от трактора Т-40. Органы управления трансмиссией: рукоятка переключения скоростей, механизм выключения сцепления, привод управления «газом» — от автомобиля ГАЗ-52. Кабина оборудована системой обогрева с печкой от трактора ДТ-75, и стеклоочистителем от трактора Т-80. Есть здесь и радиоприемник «Урал-авто»

. Рабочие тормоза у трактора гидравлические с приводом только на задние колеса. Ручной тормоз — механический, его диск стоит на карданном валу и выполнен в виде фланца вилки карданного шарнира главной передачи. Транспортная скорость трактора — до 37 км/час, а рабочая — 2 км/час. Трактор в органах технадзора зарегистрирован без особых проблем и получил государственный номерной знак.

(Авытор: М.СИМОНОВ, с. Подсосенки, Саратовская область)

Рис. 1. Геометрическая схема трактора

Рис. 2. Рама: 1 —передняя траверса (швеллер № 12); 2 — передняя ступень лонжерона (швеллер №10, 2 шт.); 3 — поперечина (швеллер № 12); 4 — подмоторный кронштейн (швеллер №8, 2 шт.); 5 — средняя ступень лонжерона (швеллер № 10,2 шт.); 6 — консольная подпольная решетка (труба 60x40,2 шт.); 7 — задняя ступень лонжерона (труба 80x80,2 шт.); 8 — задняя траверса (швеллер № 16); 9 — подкрылок (уголок 20x20, 2 шт.); 10 — упорный кронштейн стыковки навески (стальной лист s5, 2 шт.); 11 — кронштейн подвески переднего моста

;

Рис. 3. Компоновочная схема шасси трактора: 1 — переднее колесо (от ГАЗ-69, 2 шт.); 2 — радиатор (от болгарского автокара); 3 — двигатель 4-цилиндровый, дизельный, мощностью 40 л.с. (от болгарского автокара); 4 — механизм сцепления (от ГАЗ-52); 5 — коробка перемены передач (от ГАЗ-53); 6 — ручной тормоз; 7 — заднее колесо (от ГАЗ-66, 2 шт.); 8 — навеска для крепления почвообрабатывающих орудий (от трактора МТЗ-80); 9 — вал отбора мощности (от сельхозтехники); 10 — задний мост (от болгарского автокара); 11—карданный вал; 12 — раздаточная коробка вала отбора мощности (от ГАЗ-53); 13 — рама; 14 — передний мост

Рис. 4. Передний мост: 1 — ступица колеса (от ГАЗ-69, 2 шт.); 2 — поворотный кулак (от ГАЗ-69, 2 шт.); 3 — втулка поворотного кулака (труба 077); 4 — балка моста (трубы диметром 77 и диаметром 70)

Рис. 5. Схема гидравлического рулевого механизма: 1—рулевое колесо (от комбайна КСК-100А); 2 — дозатор (от комбайна КСК-100А); 3 — шланги высокого давления (от сельхозтехники); 4 — гидроцилиндр; 5 — насос НШ-10; 6 — масляный бак (ресивер от тележки трактора Т-150)

Рис. 6. Гидроцилиндр рулевого механизма: 1 — шарнир рулевой тяги (2 шт.); 2 — рулевая тяга (2 шт.); 3 — контргайка М18х1,5 (2 шт.); 4 — шток (сталь, круг 28, 2 шт.); 5 — стакан (сталь, круг 70, 2 шт.); 6 — резьбовой штуцер (G 1/2", 2 шт.); 7 — корпус цилиндра (труба 60x5); 8 — поршень (сталь, круг 50); 9— кронштейн (сталь, лист s5); 10 — манжеты с пружинными кольцами

Рис. 7. Доработка маховика двигателя: заштрихованные части — обточить
