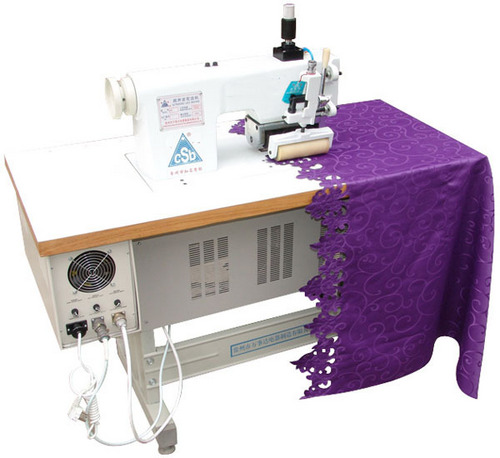

Машины для изготовления кружева

Машина швейная бытовая Подольск 1321. ОБЩИЕ УКАЗАНИЯ

1.1. Нельзя начинать шить, не ознакомившись с руководством по эксплуатации.

1.2. Нельзя допускать вращения маховика в противоположном направлении, т. е. от работающего, так как это может вызвать запутывание ниток в челночном устройстве.

1.3. На купленной вами машине установлена игла № 100, поэтому для проверки машины на шитье надо применять нитки № 40 и хлопчатобумажные ткани типа бязь или фланель.

Указатель элементов настройки подольск 1321.4. Правильная установка иглы — одно из главных условий работы машины. Будьте внимательны при замене иглы.

1.5. При неправильной заправке нитки машина шить не будет.

1.6. Прежде чем начать шить, необходимо, придерживая концы ниток, сделать 2—3 укола поворотом маховика вручную.

Подольск 132 рисунок 21.7. Поворот ткани производить только на игле, опущенной в материал.

1.8. Нельзя тянуть и подталкивать материал во время шитья, чтобы не поломать иглу.

При шитье через толстые и твердые места необходимо шить медленно, а маховое колесо поворачивать рукой. Рекомендуется лапку приподнять, а материал немного передвинуть.

Монтажная схема 1 подольск 132При шитье тонких материалов, например шелка и т.д., рекомендуется легкое потягивание материала за лапкой, чтобы избежать стягивания шва.

1.9. Нельзя пускать машину в ход без подложенного под нажимную лапку материала, в противном случае зубцы двигателя материала и поверхность лапки будут притупляться.

Рисунок 3 Подольск 1321.10. Регулировку ширины зигзага производить при игле, находящейся в верхнем положении.

1.11. После окончания шитья необходимо подкладывать под лапку материал.

1.12. Нельзя для смазки машины применять растительные или животные масла, которые затвердевают, вызывая тяжелый ход машины. Для смазки машины необходимо применять масло индустриальное И-20А ГОСТ 20799-75.

швейная машина подольск 132 таблица 11.13. Машина может включаться в сеть только с напряжением 220 вольт. При напряжении сети 127 вольт необходимо пользоваться стандартным автотрансформатором типа АПБ-250 ГОСТ 7518-69 (мощность 250 Вт, напряжение 220/127 В).

2. НАЗНАЧЕНИЕ МАШИНЫ

Машина швейная Подольск 132 Рисунок 42.1. Бытовая швейная машина класса 132 предназначена для шитья хлопчатобумажных, льняных, синтетических, шерстяных и шелковых тканей прямой или зигзагообразной строчкой одной или двухстержневыми иглами, а также для вышивания и штопки.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

3.1. Максимальная частота вращения главного вала, мин.-1 — 1000.

3.2. Наибольшая суммарная толщина сшиваемых материалов» мм — 4,5.

Швейная машина подольск 312 Рисунок 53.3. Подъем нажимной лапки, мм — не менее 6.

3.4. Длина стежка (регулируется), мм—до 4.

3.5. Ширина зигзага (регулируется), мм — до 5.

3.6. Габарит головки, мм — 290x178x412.

3.7. Вылет рукава, мм не менее 170.

Машинка Подольск 312 Рисунок 63.8. Масса швейной головки, кг — не более 8.

3.9. Масса машины с ножным приводом, кг — не более 38.

З.10. Габарит стола-шкафа, мм — 570x430x780.

Подольск 312 Рисунок 73.11. Масса машины с электроприводом в чемодане-футляре, кг — не более 15.

3.12. Габарит чемодана-футляра, мм- 500x220x340.

3.13. Применяемые иглы:

Подольск швейная машина Рисунок 80220 № 70, 80, 90, 100, 110 ГОСТ 22249-70 и двухстержневые 0240 № 70, 80, 90 ГОСТ 22249-76.

3.14. Применяемые нитки:

швейные хлопчатобумажные 21 текс х 3 (№30) ; 16,5 текс хЗ (№40); 13 текс х 3 (№ 50): 10 текс х 3 (№ 60); 7Т5 текс х 3 (№,80) ГОСТ 6309-73, а также нитки из натурального крученого шелка № 65 по ГОСТ 22665-77.

4. КОМПЛЕКТ ПОСТАВКИ

Машина швейная рисунок 94.1. К каждой машине прикладывается:

4.1.1. Набор принадлежностей, вложенный в коробку: иглы — 5 шт.

иглы двухстержневые — 3 шт. масленка — 1 шт. отвертка большая — 1 шт. отвертка малая—1 шт. штопальное приспособление — 1 шт. лапка с линейкой— 1 шт. лапка-запошиватель — 1 шт. шпулька — 4 шт.

Подольск 312 Рисунок 10нож-вспарыватель в футляре— 1 шт.

щетка-кисточка — 1 шт.

лампа осветительная—1 шт.

нитковдеватель — 1 шт.

лапка для пришивки пуговиц— 1 шт.

Подольск Рисунок 11лапка-рубильник—1 шт.

лапка для получения рельефной строчки и пришивки шнура — 1 шт.

лапка для петель и глади— 1 шт.

4.1.2. Руководство по эксплуатации со свидетельством о приемке и гарантийным талоном.

5. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5.1. Необходимо следить за исправностью электрических проводов.

Подольск 312 Рисунки 12 и 135.2. Замену лампы производить на обесточенной машине, для чего обязательно машины для изготовления кружева вынуть штепсельную вилку из розетки и. снять верхнюю крышку.

Швейная машинка подольск 312 Рисунки 14 и 155.3. При работе на ;машине необходимо следить за тем, чтобы пальцы рук не находились вблизи движущихся деталей машины — особенно иглы.

6. ПОДГОТОВКА МАШИНЫ К РАБОТЕ

Подольск 312 Рисунок 166.1. Органы управления и составные части машины (рис. 1):

1. Челночное устройство.

Места смазки головки машины Рисунок 172. Платформа.

3. Игольная пластина.

4. Лапка нажимная.

5. Игловодитель.

6. Рычаг подъема лапки.

Места смазки в платформе Рисунок 187. Регулятор натяжения верхней нитки.

8. Крышки верхняя и фронтовая.

9. Рычаг, нитепритягивателя.

10. Шайбы натяжения.

11. Указатель ширины зигзага.

Подольск Рисунок 1912. Ручка ширины зигзага.

13. Стержень для катушки.

14. Моталка.

15. Маховик.

16. Рычаг обратной подачи.

17. Ручка регулятора длины стежка.

18. Ручка регулятора подъема гребенки.

19. Двигатель материала.

6.2. Подготовка к работе машины с ножным приводом показана на рис. 2.

Подольск 312 рисунки 20 и 21Ремень должен находиться в ручье маховика и приводного колеса. Работа на ножной машине требует определенного навыка. Начинающим прежде всего необходимо научиться на холостом ходу машины правильно приводить во вращение ее маховик путем колебательного движения подножки стола ногами (установка машины на холостой ход см. п. 6.7.2, рис. 8).

Подольск 312 Рисунки 22 и 23Работа ножным приводом освоена лишь тогда, когда в начале колебательного движения подножки маховик всегда будет вращаться в одном направлении, указанном стрелкой на рис. 1.

Подольск 312 Рисунки 24 и 25Комплектование машины со столом показано на монтажной схеме 1. Головка 8 своей нижней частью (платформой) крепится к столу 3 при помощи шарниров 13 и винтов 15, Козырек 5 винтами 4 с шайбами 6 привертывается к платформе головки. Провод одножильный 9 одним кольцом надевается на болт 16 крепления кронштейна 11 и привертывается гайкой 17. Подольск 312 Рисунки 26 и 27Отвертывается гайка 14, на винт 12 надевается. второе кольцо провода 9 и завертывается гайка. Кнопками 10 провод прикрепляется к боковой стенке стола. Ремень 2 надевается На ручей махового колеса 7, Два конца его продеваются через отверстия в козырьке 5 и соединяются скрепкой. Перед началом работы ремень 2 надевается на приводное колесо 1.

6.8. Подготовка к работе машины с электроприводом (рис. 3)

Подольск 312 рисунки 28 и 29Прежде Всего обязательно ознакомьтесь с инструкцией по эксплуатаций электропривода. Перед включением машины в сеть убедитесь в отсутствий нарушения изоляции в присоединительных проводах и исправности электроаппаратуры. Машина подключается к сети, пускается в работу путем плавного нажатия ногой на педаль пускорегулирующего реостата.

Подольск 312 Рисунки 30 и 31При пуске рекомендуется, слегка касаясь правой ладонью обода маховика, повернуть его в направлении указанном стрелкой на рис. 1.

Швейная машинка подольск Рисунок 326.4. Получение качественного Стежка может быть достигнуто при правильном подборе иглы и нитки. Рекомендуется нижнюю нитку брать на номер тоньше, чем верхняя.. Подбор иголок и ниток указан

в табл. 1.

6.6. Заправка верхней нитки

6.6.1. Вытянуть катушечный стержень 13 вверх до упора из крышки рукава (рис. 1).

6.6.2. Установить ушко нитепритягивателя в верхнее положение поворотом маховика.

6.6.3. Поднять нажимную лапку.

6.6.4. Установить на стержень 13 катушку с нитками.

6.6.5. Заправить верхнюю нитку в такой последовательности (рис. 5): в отверстия 7 и 6 пластинчатого нитенаправителя, между шайбами 8 регулятора натяжения, вверх в ушко 4 нитепритягивательной пружины, вниз под нитепритягивательный крючок 3, вверх через отверстие рычага нитепритягивателя 5, вниз в проволочный нитенаправитель 2, в нитенаправитель 1 на игловодителе и вдеть в ушко иглы 9 со стороны работающего.

Заправка нитки нитковдевателем показана на рис. 6.

6.7. Заправка нижней нитки

машинка Подольск 312 Рисунки 33 и 346.7.1. Прежде чем заправить нижнюю нитку, нужно вытащить шпульный колпачок со шпулькой из челночного устройства, для чего необходимо поворотом маховика поставить иглу в верхнее положение. Выдвинуть задвижную пластинку, двумя пальцами левой руки захватить рычаг защелки шпульного колпачка и извлечь шпульный колпачок (рис. 7).

6.7.2. Намотать нитки на шпульку с помощью моталки. При намотке нитки на шпульку маховик машины должен вращаться вхолостую. Для этого нужно повернуть фрикционный винт I (рас... 8.)

Шпульку надеть па шпиндель моталки 2 (рис. 9), чтобы пружина шпинделя вошла в прорезь шпульки. Катушку 1 с нитками поставить на катушечный стержень.

Нитку с катушки заправить между шайбами натяжения 4 и затем намотать несколько витков на шпульку вручную. Моталку поджать к маховику. Далее производить намотку, вращая маховик с помощью привода.

После того как шпулька будет полностью намотана, рамка моталки под действием, упора 3 отойдет от обода маховика, и намотка прекратится. Перед снятием шпульки моталку необходимо отвести влево от упора 3

6.7.3. Заправить намотанную шпульку в шпульный колпачок й занести нитку под пружину натяжения, как показано на рис. 10. Оставить свободный конец нитки длиной 10—15 см.

6.7.4. Вставить шпульный колпачок со шпулькой, заправленной ниткой, в челночное устройство. При этом игла должна быть в верхнем положении. Шпульный колпачок со шпулькой надеть на стержень 3 челночного устройства до упора. При этом палец 1 шпульного колпачка должен войти в гнездо 2 (рис. 11),

При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открываний стремиться возвратиться в исходное положение.

6.7.5. Перед началом шитья нижнюю нитку необходимо извлечь на игольную пластинку  для этого, придерживая конец игольной нитки, повернуть маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю челночную нитку и поднялась в верхнее положение, Верхней ниткой вытянуть челночную нитку на игольную пластинку (рис. 12) и положить концы верхней и нижней ниток под нажимную лапку, как показано на рис. 13.

0.8. Управление машиной

6.8.1. Для шитья простой прямолинейной строчкой необходимо совместить цифру 0 на указателе 11 с риской ручки 12 (рис. 1).

6.8.2. Длина стежка устанавливается поворотом ручки 17 (рис. 1) до совмещения цифры с указателем на панели.

6.8.3. Обратное направление подачи материала для закрепки осуществляется путем нажатия рычага 16 (рис. 1) вниз до упора. Шаг обратной подачи свыше 2,5 мм остается постоянным в пределах 2,5 мм.

6.8.4. Регулирование высоты подъема зубцов двигателя материала производят регулятором 1 (рис. 14).

Пользование регулятором производится при снятой задвижной пластине.

Для толстых материалов регулятор устанавливается на отметку п (нормально), для тонких — на отметку Ш (шелк), для вышивания и штопки — на отметку В (вышивка).

Буквы должны быть видны сверху.

6.8.5. Для перехода па зигзагообразную строчку необходимо риску ручки 12 (рис. 1) совместить с одной из цифр указателя 11. Цифры на указателе 11 ориентировочно соответствуют ширине зигзага в мм.

Для проверки качества шитья рекомендуется сделать пробную строчку на лоскутке нужной вам ткани и при необходимости отрегулировать натяжение ниток.

Регулирование натяжения верхней нитки осуществляется с помощью регулятора натяжения, показанного на рис. 15.

6.8.6. Переплетение ниток, верхней и нижней, должно происходить в середине сшиваемых материалов, как показано на рис, 16.

Если переплетение ниток при образовании стежка находится сверху, нужно ослабить натяжение верхней нитки.

Если переплетение ниток находится снизу, нужно усилить натяжение верхней нитки.

При шитье через толстые и твердые места необходимо шить медленно и маховое колесо поворачивать рукой.

При заторах рекомендуется лапку приподнять, а материал немного передвинуть.

При шитье тонких материалов, например шелка и т.д., рекомендуется легкое потягивание материала за лапкой, чтобы избежать стягивания шва.

6.8.7. Для нормальной работы машины начинать шить необходимо в следующей последовательности: оттянуть заправленные под лапку нитки (нижнюю и верхнюю) и придерживать их, опустить иглу в материал (рукой вращая на себя маховое колесо), опустить лапку и сделать 2—3 стежка. После этого можно отпустить нитки и продолжать шить. После окончания шитья поднять нажимную лапку, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитеобрезателя, находящегося па стержне нажимной ланки (рис. 12, позиция 1), оставив конец нитки длиной 8—10 сантиметров.

7. ЧИСТКА И СМАЗКА МАШИНЫ

Для обеспечения легкого хода машины и предупреждения износа все места, указанные стрелками, должны смазываться одной-двумя каплями индустриального масла И-20А ГОСТ 20799-75.

Смазку производить периодически в зависимости от условий работы.

7.1. Места смазки головки машины (рис. 17)

7.2. Места смазки к платформе (рис, 18)

7.3. Чистка и смазка челночного устройства (рис. 19)

Тяжелый ход машины, а иногда и заклинивание может происходить от загрязнения хода челнока. Ход засоряется обрывками ниток, очесами ткани, пылью.

Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вынуть шпульный колпачок 1, поворотом пружинного замка на себя снять накладное кольцо 2, вынуть челнок 3.

Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли, грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности.

Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1—2 каплями масла.

8. ПРИСПОСОБЛЕНИЯ К ШВЕЙНОЙ МАШИНЕ И ВЫПОЛНЯЕМЫЕ ВИДЫ РАБОТ

Швейная машина снабжена набором приспособлений, расширяющих возможности машины. Как правильно пользоваться этими приспособлениями, можно видеть из описаний соответствующих рисунков.

8.1. Лапка-запошиватель (рис, 20)

При помощи этой лапки получают так называемый запошивной бельевой шов, применяемый при шитье белья.

В какой последовательности выполняется работа, показывают рисунки 21, 22, 23.

8.2. Лапка-рубильник (рис. 24)

Эта лапка применяется для подгибки края материала при шитье бельевых изделий. Ширина подгибочного шва около 1,5 мм.

Работа лапки-рубильника показана на рис. 25.

8.3. Штопальное приспособление (рис. 26)

При штопке необходимо регулятор 1 (рис. 14) поставить на отметку В.

Регулятор длины стежка 17 (рис. 1) поставить на 0. Рычаг подъема лапки 6 (рис. 1) должен быть опущен.

Продвижение материала производится вручную в тот момент, когда штопальное приспособление поднимается над материалом.

8.4. Лапка с линейкой (рис. 27)

Эта лапка с передвижной направляющей линейкой служит для сшивания материала параллельными строчками.

8.5. Лапка для петель и глади (рис. 28)

Обметка петли производится в следующем порядке:

а) на машину ставится специальная лапка для изготовления петель (рис. 28).

Для прочности и улучшения внешнего вида петли обметка ее может производиться с прокладкой шпура или толстой нитки;

б) устанавливают длину стежка на величину, близкую к нулю;

в) ширина зигзагообразной строчки устанавливается при помощи ручки зигзага 12 (рис. 1) приблизительно на 2 мм. Шнур протягивается через переднее отверстие в лапке и кладется на материал под лапку.

При обметке шнура зигзагообразной строчкой необходимо следить за тем чтобы шнур был строго направлен по оси зигзага. Обметав одну сторону петли до определенного размера, равную длине петли, устанавливают иглу в нижнее положение ее правого укола, поднимают лапку и поворачивают материал вокруг оси по часовой стрелке на 180° (рис. 29а);

г) поворачивают маховое колесо так, чтобы игла заняла верхнее положение, и тогда устанавливают' ширину зигзагообразной строчки на полную ширину обметываемой петли, приблизительно 4 мм. Несколькими уколами иглы выполняют закрепку. По выполнении закрепки иглу оставляют в верхнем положении (рис. 296);

д) устанавливают ширину зигзагообразной строчки на ширину Второй стороны петли и обметывают ее, следя за тем, чтобы повернутый Шнур находился параллельно обметанной стороне. Выдержав длину первой половины петли, оставляют иглу в верхнем положении (рис. 29в);

е) устанавливают ширину зигзагообразной строчки па 4 мм и несколькими уколами выполняют вторую закрепку (рис. 29г), после чего поворотом маховика иглу поднимают в верхнее положение;

ж) ручку зигзага 12 устанавливают на 0 и для закрепления закрепки делают 2—3 укола;

з) после этого вынимают ткань из-под лапки, отрезают нитки и прорезают петлю.

Для прорезки петли служит нож-вспарыватель (рис. 30).

Данная лапка применяется и для гладьевой строчки. Работа выполняется строчкой зигзаг при малом шаге строчки.

8.6. Лапка для пришивки пуговиц (рис. 31)

При помощи этой лапки пришивают плоские пуговицы с двумя и четырьмя отверстиями.

Работа выполняется в следующей последовательности;

а) поставить специальную лапку;

б) регулятор высоты подъема зубцов двигателя материала (рис, 14, поз. 1) поставить на В;

в) подложить под лапку материал с пуговицей так, чтобы отверстия пуговицы находились под выемкой лапки;

г) настроить машину на зигзагообразную, строчку, взяв ширину зигзага, равную расстоянию между центрами отверстий у пуговицы;

д) пришить пуговицу 6...8 стежками;

е) ручку зигзага поставить на 0 (рис. 1, поз. 12), сделать в одно отверстие пуговицы 2...3 закрепочных укола. Отверстие пуговицы, через которое делается закрепочный укол, должно быть строго под иглой. Если пуговица имеет 4 отверстия, то вторая пара отверстий пришивается в той же последовательности.

8.7. Лапка для получения рельефной строчки и пришивки шнура (рис. 32)

При помощи этой лапки получают рельефную строчку с прокладкой шнура и пришивают шнур.

Продольные выемки у основания лапки дают возможность получать ряд параллельных между собой строчек.

Рельефная строчка производится сдвоенными иглами (рис. 33). Пришивка шнура зигзагообразной строчкой (рис. 34).

8.8. Вышивание

Подольск 312 рисунок 35 и 36Вышивание требует соответствующего навыка. Вышивание производится в пяльцах (рис. 35) по нанесенному рисунку на материал.

вышивание Рисунки 37 и 38При вышивании нажимную лапку снимают. Рычаг подъема лапки опускают вниз. Рычаг регулятора строчки ставят в пулевое положение. Ручку регулятора подъема двигателя материала ставят в положение В (вышивание).

Ткань в пяльцах должна быть туго натянута. Передвижение пялец производится вручную, когда игла находится вверху. Типы вышивки показаны и а рис. 36, 37, 38.

Вышивание Рисунки 39 и 408.9. Обметка края зигзагообразной строчкой или изготовление раковинообразного шва на трикотаже (рис. 39)

При обметке края зигзагообразной строчкой игла при своем правом уколе должна проходить вне материала у самой кромки, а при левом уколе игла должна проходить через материал.

В зависимости от толщины материала подбирается ширина зигзага и шаг строчки. Чем толще материал, тем больше должна быть ширина зигзага и шаг строчки, и наоборот.

Для изготовления раковинообразного шва на трикотаже машина настраивается па крупный и редкий зигзаг.

При правом уколе игла должна проходить у самого края сложенного вдвое трикотажного полотна, а при левом уколе проходить через полотно, при этом натяжение верхней и нижней ниток несколько увеличивают.

8.10. Пришивание кружев (рис. 40)

Для пришивания кружев применяется лапка-запошиватель, показанная на рис. 20.

Кружева заправляются своей кромкой в прорезь лапки прямо под иглу. Машина налаживается на шитье прямой строчкой или строчкой зигзаг.

Пришивание тесьмы Рисунок 418.11. Пришивание тесьмы (рис. 41)

Тесьму можно пришивать различными способами:

а) двумя прямыми параллельными строчками, применяя двухстержневые иглы;

б) двумя зигзагообразными параллельными строчками, применяя двухстержневые иглы № 70 и 80. Машина должна быть в этом случае настроена на строчку зигзаг шириной не более 2 мм;

в) одной более широкой зигзагообразной строчкой;

г) можно обшивать тесьмой кромку материала, например двухстержневыми иглами с двусторонней подгибкой тесьмы.

8.12. Сшивание в стык зигзагообразной строчкой

Подольск 312 Рисунки 42 и 43Эта работа требует некоторого навыка. При шитье нужно так направлять материал, чтобы между сшиваемыми в стык двумя частями не получалось никакого зазора. Строчка должна быть симметрична относительно стыка. Применяется лапка-зигзаг (рис. 42).

Машинка Подольск 312 Рисунок 448.13. Для шитья двумя параллельными прямыми строчками (рис. 43) применяются двухстержневые иглы трех номеров — № 70, 80, 90. Игла колбой вставляется в иглодержатель, заправка ниток спереди, как в обыкновенной игле.

8.14. Для шитья двумя параллельными зигзагообразными строчками (рис, 44) применяются двухстержневые иглы № 70, 80, Машина настраивается на ширину зигзага не более 2 мм.


Источник: http://doc.vintagetorg.com/byt-tekhnika/24-mashina-shvejnaja-podolsk-132.html

Закрыть ... [X]

Вязание крючком: ирландское кружево. Уроки и Пинетки для малышей вяжем



Машины для изготовления кружева Переделка: Из свитера кардиган с кружевной
Машины для изготовления кружева Бытовая швейная машина Подольск 142
Машины для изготовления кружева Машина швейная Подольск-132
Машины для изготовления кружева Купить кружево в Москве
Машины для изготовления кружева Кружевной халат-кимоно
Машины для изготовления кружева Document/cons_doc_LAW_133133/
Машины для изготовления кружева Cached
XFloss - Создание схем для вышивки крестиком или Выкройки для полных - На шитье Идеи для дома, подарков и безделушек своими руками Как вылечить грибок ногтей на ногах в домашних условиях Как заклеить надувной матрац
