Узо в домашних условиях

Устройство защитного отключения выполняет очень важную функцию. Пользователь, который его установил, надеется на срабатывание УЗО при возникновении утечки тока. Но как говорится, нет ничего вечного, всегда что-то ломается, выходит из строя, теряет свою работоспособность.

Поэтому крайне важно периодически проводить проверку УЗО, поскольку таким устройством обеспечивается крайне важная функция защиты человека от поражения током.

Проверять исправность устройства защитного отключения необходимо не только перед его подключением, но и также в процессе эксплуатации.

Данная статья предназначена для того, чтобы помочь обычному человеку, не разбирающемуся в тонкостях электротехники, проверить исправность УЗО посредством использования имеющихся практически в каждом доме подручных средств.

В качестве примера в данной статье будет выполнена проверка УЗО компании IEK серии ВД1-63 с номинальным дифференциальным током 30 мА.

Прежде всего, необходимо отметить невозможность полной проверки УЗО согласно требованиям нормативной документации и с применением только подручных средств.

Несмотря на это, любой человек может проверить и убедиться в том, что устройство защитного отключения технически исправлено, а его работа осуществляется правильно с достаточной практической надёжностью.

Первый способ проверки УЗО - кнопка тест

Самый распространенный и безопасный способ проверки УЗО считается проверка с помощью кнопки ТЕСТ, которая обычно расположена на корпусе УЗО.

Для тестирования УЗО кнопкой не требуется квалифицированный персонал, такой тест может выполняться обычным пользователем. На кнопке «тест» обычно изображена большая буква «Т». Кнопка «тест» эмитирует случай утечки тока мимо устройства защитного отключения.

как проверить УЗО кнопкой

При этом величина тестового резистора встроенного типа задает номинал данного тока утечки. Этот резистор подбирается таким образом, что по нему протекает ток не более чем дифференциальный ток, на который рассчитано само УЗО.

При нажатии на кнопку «тест» УЗО сразу же должно сработать, если оно правильно подключено к электрической сети и исправно. Причем сработать УЗО должно не зависимо от того подключена к нему нагрузка или нет. Такой проверки в бытовых условиях вполне достаточно.

Рекомендуется производить проверку устройства защитного отключения примерно один раз в месяц.

Проверка УЗО посредством такого встроенного штатного функционала «с точки зрения УЗО» является самой настоящей утечкой тока, на которую исправное устройство защитного отключения должно среагировать моментальным отключением, а с точки зрения домашнего пользователя это имитация утечки в защищаемой цепи.

Второй способ проверки УЗО - с помощью контрольной лампы

Любой человек может проверить и убедиться в том, что УЗО технически исправно, а его работа осуществляется правильно с достаточной практической надёжностью.

УЗО, как известно, срабатывает при появлении тока утечки, поэтому с помощью обычной лампы и сопротивлений мы сейчас и создадим эту утечку.

Итак, для проверки УЗО необходимы следующие инструменты:

  1. - кусок электрического провода;
  2. - лампа электрическая (лучшим вариантом будет лампа накаливания мощностью 10-15 Вт);
  3. - патрон под электролампу;
  4. - несколько сопротивлений;
  5. - электроинструмент (отвертка, бокорезы, изолента и пр.).

Для начала давайте посчитаем, какой ток протекает через лампу, т.е. какой ток утечки мы сможем создать. Ток через лампу рассчитывается то следующей формулы: I=P/U. Где P мощность нашей лампы, а U напряжение сети.

Например, для лампы мощностью 25 Вт получим испытательный дифференциальный ток утечки, равный 114 мА. Конечно, проверка лампой получится очень грубая, так как у нас имеется УЗО с номиналом 30 мА, а мы пропускаем через него более 114 мА. Определенно это не хорошо.

У лампы, мощность которой 10 Вт сопротивление будет порядка 5350 Ом. Сила тока, который будет протекать через лампу, составляет примерно 0.043 А (43 мА). Это большой ток для проверки нашего узо на 30 мА, поэтому нужно его как то уменьшить. Сделать это можно добавив сопротивление.

В паспортах пишут, что устройство защитного отключения должно срабатывать при 30 мА утечки. В действительности отключение происходит при меньших токах примерно при 15-25 мА.

Я предлагаю собрать такую схему, в которой ток будет такой же, как и дифференциальный ток на который рассчитано УЗО, то есть 30 мА. По известным формулам из курса физики можно посчитать какое сопротивление, должно быть в цепи: R=U/I = 230/0.03 = 7700 Ом.

То есть для того чтобы по сети 230 В протекал ток величиной 30 мА сопротивление должно быть 7.7 кОм. Сопротивление самой лампы уже составляет 5.35 кОм осталось еще добавить 2.35 кОм. Такое сопротивление можно купить в любом магазине радиолюбителя, стоит оно не дорого.

проверка работы узо узо в домашних условиях

У меня уже было несколько резисторов мощностью 5 Вт сопротивлением по 4.7 кОм, я решил использовать их. Но если подключить такой резистор последовательно с лампой на 10 Вт он конечно же сгорит, так как не рассчитан на такую нагрузку (лампа на 10 Вт, следовательно и резистор должен быть такой же мощности).

Однако если два таких резистора соединить параллельно, то их общая мощность будет как раз 10 Вт, а сопротивление этой цепи 2.35 кОм.

Теперь с помощью проводов соединяем эти сопротивления последовательно с нашей лампой.

устройство проверки УЗО

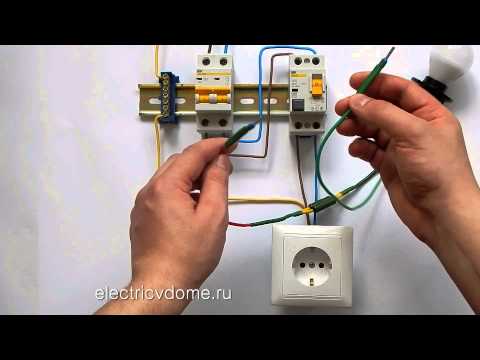

Как проверить УЗО на срабатывание с помощью такого устройства? Если в вас в доме к розеткам подключен защитный ноль, то проверить УЗО на срабатывание можно в каждой розетке.

как проверить узо на срабатывание

Для этого достаточно один конец провода нашего устройства соединить с фазой в розетке, другим коснуться на защитный ноль. Устройство защитного отключения должно сработать.

проверка срабатывания узо

Если же у вас розетки подключены без защитного ноля (в большинстве случаев так оно и есть) то проверить каждую розетку здесь не удастся (разве что тянуть одножильный провод от щита в квартиру).

В таком случае проверить работоспособность узо можно только в электрическом щитке где оно установлено. Для этого один конец устройства подключаем на входную клемму нуля УЗО другим касаемся на выход фазы (обозначается 2).

проверка узо

Если у вас возникнет вопрос, зачем вообще лампочка в этой цепи? Для того чтобы визуально видеть что ток есть. Конечно, она будет работать как говорится в пол накала, но все равно визуально будет видно, что через нее проходит ток и утечка есть.

К примеру, уберем лампочку из схемы. Что будет, если сопротивление повредится (визуально же не скажешь, рабочее оно или нет). В таком случае, при проверки работоспособности УЗО, ток протекать мимо него не будет и ошибочно можно прийти к выводу, что УЗО неисправно.

Третий способ проверки УЗО - имитируем утечку тока

Теория как говорится хорошо, но практика интересней. Поэтому в данном разделе рассмотрим пример, как проверить УЗО на срабатывание практическим путем.

Этот способ самый практичный в данной статье, так как для его реализации необходимо собрать небольшую схему. Плюсом данного способа проверки УЗО является то, что мы увидим при какой утечки устройство защитного отключения реально сработало. Однако есть и минус, в этом опыте нет возможности зафиксировать время отключения.

Для реализации такого опыта понадобится:

  • - обычная лампа на 10 Вт;
  • - резистор сопротивлением 2 кОм;
  • - реостат;
  • - амперметр;
  • - устройство защитного отключения;
  • - соединительные провода.

На первый взгляд может показаться не понятным, для чего нужен такой набор элементов. Объясню все по порядку. Смысл всей работы сводится к тому чтобы, плавно повышая ток утечки, увидеть при каком значении отключится УЗО. Реостат как раз служит тем органом, с помощью которого можно плавно регулировать ток.

Но реостата у меня не было, зато был диммер (светорегулятор) поэтому в схеме вместо реостата я использовал его. А что? Диммер тот же реостат, тоже плавно изменяет ток, за счет чего и меняется световой поток лампы.

С помощью всех этих элементов собирается несложная схема, похожая на тут что собиралась выше (контрольная лампа с сопротивлением) только дополнительно есть реостат и амперметр.

Как проверить УЗО на срабатывание в этом случае? Все элементы собираются последовательно и подсоединяются одним концом на выход фазы устройства защитного отключения другим на вход нуля. Плавно увеличивая ток утечки, необходимо зафиксировать его значение, при котором сработает устройство защитного отключения.

как проверить работу узо

На фото не видно но проверка УЗО прошла успешно. УЗО серии ВД1-63 фирмы IEK с номинальным дифференциальным током 30 мА сработало при утечки 10 мА.

Что делать если, нажимая на кнопку ТЕСТ, устройство защитного отключения не отключается?

Если устройство защитного отключения не срабатывает в случае нажатия кнопки «Тест», то это является свидетельством неисправности такого устройства, а именно неисправности одного из его внутренних механизмов.

Одним из тех случаев, когда тест на УЗО не срабатывает, является неисправность самого механизма симуляции тока утечки. В таком случае УЗО может продолжать выполнение своей защитной функции, даже, несмотря на имеющуюся неисправность.

Однако все-таки рекомендуется заменить такое УЗО, так как не существует никакой уверенности в его надёжной и долгой работе. Человеческая жизнь все таки стоит дороже. Тем более цена на УЗО не такая и неприступная (примерно 600 – 1000 руб/шт).
